產品名稱： 電動O型切斷球閥ZDRO

詳細說明

ZDRO電動O型切斷球閥具有結構簡，切換迅速、流通能力大，零泄漏等特點，適用于高粘度、含纖維、固體顆粒流體的場合，廣泛應用于石油化工，冶金、輕工等工業自控領域對氣體、液體輸送管道中介質的切斷或流通。

一、ZDRO電動O型切斷球閥概述

ZDRO電動o型切斷球閥是由電子式角行程執行機構3610R或3410R系列與球閥調節機構組成。具有結構簡單，切換迅速、流通能力大，零泄漏等特點。

O型切斷球閥適用于高粘度、含纖維、固體顆粒流體的場合，廣泛應用于石油化工，冶金、輕工等工業自控領域對氣體、液體輸送管道中介質的切斷或流通。

二、ZDRO電動O型切斷球閥執行標準

1、設計與制造：GB12237-89、API608、API 6D、JPI7S-48、BS5351、DIN3357。
2、法蘭尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JISB2212～2214、NF E29-211、DIN2543。
3、結構長度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、檢驗主試驗：JB/T 9092、API 598。

三、ZDRO電動O型切斷球閥技術參數

公稱通徑 mm		15	20	25	32	40	50	80	100
額定流量系數Kv		20	38	72	110	170	270	510	940
公稱壓力 MPa		1.0；1.6；6.4
額定轉角 °		0～90
流量特性		快開
介質溫度℃		-20～120
閥體材質		HT200 ；ZG230-450 ；ZG1Cr18Ni9Ti；ZG0Cr18Ni12Mo2Ti
球體材質		1Cr18Ni9；0Cr18Ni12Mo2Ti
配執行機構型號	PN10、16	361RSA-05 341RSA-05			361RS（X）B-10 341RS（X）B-10			361RSC-30 341RSC-30
	PN64	361RS（X）B-10 341RS（X）B-10			361RSC-30 341RSC-30			361RSD-150 341RSD-150

泄漏量：完全切斷嚴密不漏（試驗介質為水）。

四、ZDRO電動O型切斷球閥執行機構技術參數

類別	型號	輸出力矩 N.m	動作時間 S/90°	技術參數
普通型	361RSA-05 341RSA-05	50	17	電源：220±10%Va.c.50Hz 驅動電機：交流可逆電機 輸入信號：1-5V d.c. 4-20mA d.c.（信號線用屏蔽線） 開度信號：4-20mA d.c. 保護等級：相當IP55 防爆標志：ExdⅡBT4
	361RSB-10 341RSB-10	100	18
	361RSC-30 341RSC-30	300	24
	361RSD-150 341RSD-150	1500	42
防爆型	361RXB-10 341RXB-10	100	18

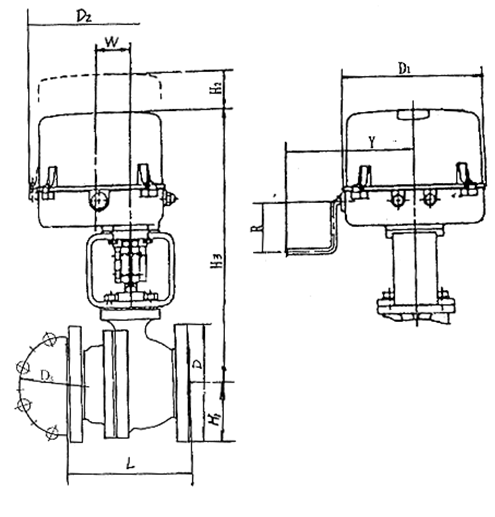

五、ZDRO電動O型切斷球閥外形尺寸

PN1.6  mm

公稱通徑	L	D	H1	H2	H3	D3	D1	R	Y	D2	W
15	112	95	48.5	120	322	65	225	80	200	260	56
20	120	105	51.5	120	325	75	225	80	200	260	56
25	128	115	55	120	333	85	225	80	200	260	56
32	150	135	67.5	155	427	100	255	160	225	290	68
40	170	145	72.5	155	448	110	255	160	225	290	68
50	180	160	72.5	155	456	125	255	160	225	290	68
80	200	195	100	165	535	160	335	160	260	380	80
100	230	215	110	165	568	180	335	160	260	380	80
125	356	245	152	165	635	210	335	320	260	380	80
150	394	280	170	165	700	240	335	320	260	380	80
200	457	335	300	120	860	295	470	400	365	520	65

PN64 mm

公稱通徑	L	D	H1	H2	H3	D3	D1	R	Y	D2	W
20	145	125	37.5	155	366	90	255	160	225	290	68
25	156	135	39	155	366.5	100	255	160	225	290	68
40	200	165	87.5	165	506	125	335	160	260	380	80
50	215	175	87.5	165	516	135	335	160	260	380	80
80	260	210	112.5	120	670	170	520	200	365	520	65
100	300	250	133	120	698	200	520	200	365	520	65
125	381	295	200	120	710	240	470	400	365	520	65
150	403	340	270	120	730	280	470	400	365	520	65
